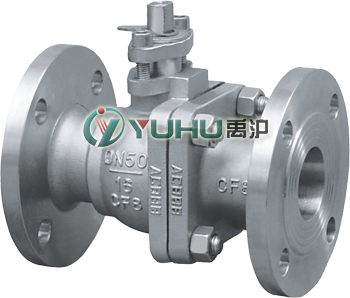

Q41F/PPL/H手动法兰球阀
 |
|---|
| 手动法兰球阀 |
一、手动法兰球阀 产品概述
上海江控阀门有限公司生产的Q41F/PPL/H手动法兰球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，是近十几年来发展最快的阀门品种之一。手动法兰球阀是由旋塞阀演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。浮动球阀在管道上主要用于切断、分配和改变介质流动方向，在化工产品、医药和食品经营种；在水电、火电和核电的电力经营系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金经营系统中得以广泛的应用，是一种与经营建设、国防建设和人民生活息息相关的重要机械产品。手动法兰球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
二、手动法兰球阀 产品特点
（1）流体阻力小，其阻力系数与同长度的管段相等。
（2）结构简单、体积小、重量轻。
（3）紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动
三、手动法兰球阀 主要零件材料
| 零件名称 | 材料 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 |
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
|||
| 填料 | V型PTFE四氟填料、柔性石墨 | |||
四、手动法兰球阀 技术规范
| 设计依据 | 国标系列 | 美标系列 | |
|---|---|---|---|
| 设计标准 | GB/T12237 | AP16D | ANSI B16.34 |
| 法兰连接结构长度 | GB/T12221 | AP16D | ANSI B16.10 |
| 结构长度焊接 | GB/T15188.1 | AP16D | ANSI B16.10 |
| 连接法兰 | GB/T9113、JB/T79HG20592 | ANSI B16.5、B16.47 | |
| 对焊端 | GB/T12224 | ASNI B16.25 | |
| 试验和检验 | GB/T9092 | AP16D | AP1598 |
五、手动法兰球阀 性能规范
| 压力等级 | 试验压力(MPa） | ||
|---|---|---|---|
| 公称压力（PN） | 磅级（Class） | 壳体试验 | 密封试验 |
| 1.0 | – | 1.5 | 1.1 |
| 1.6 | – | 2.5 | 1.76 |
| 2.5 | – | 3.8 | 2.75 |
| 4.0 | – | 6.0 | 4.4 |
| 6.4 | – | 9.6 | 7.04 |
| – | 150 | 3.0 | 2.2 |
| – | 300 | 7.6 | 5.6 |
| – | 600 | 15.0 | 11.0 |
| – | 10K | 2.4 | 1.5 |
| – | 20K | 5.8 | 4.0 |
六、手动法兰球阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
